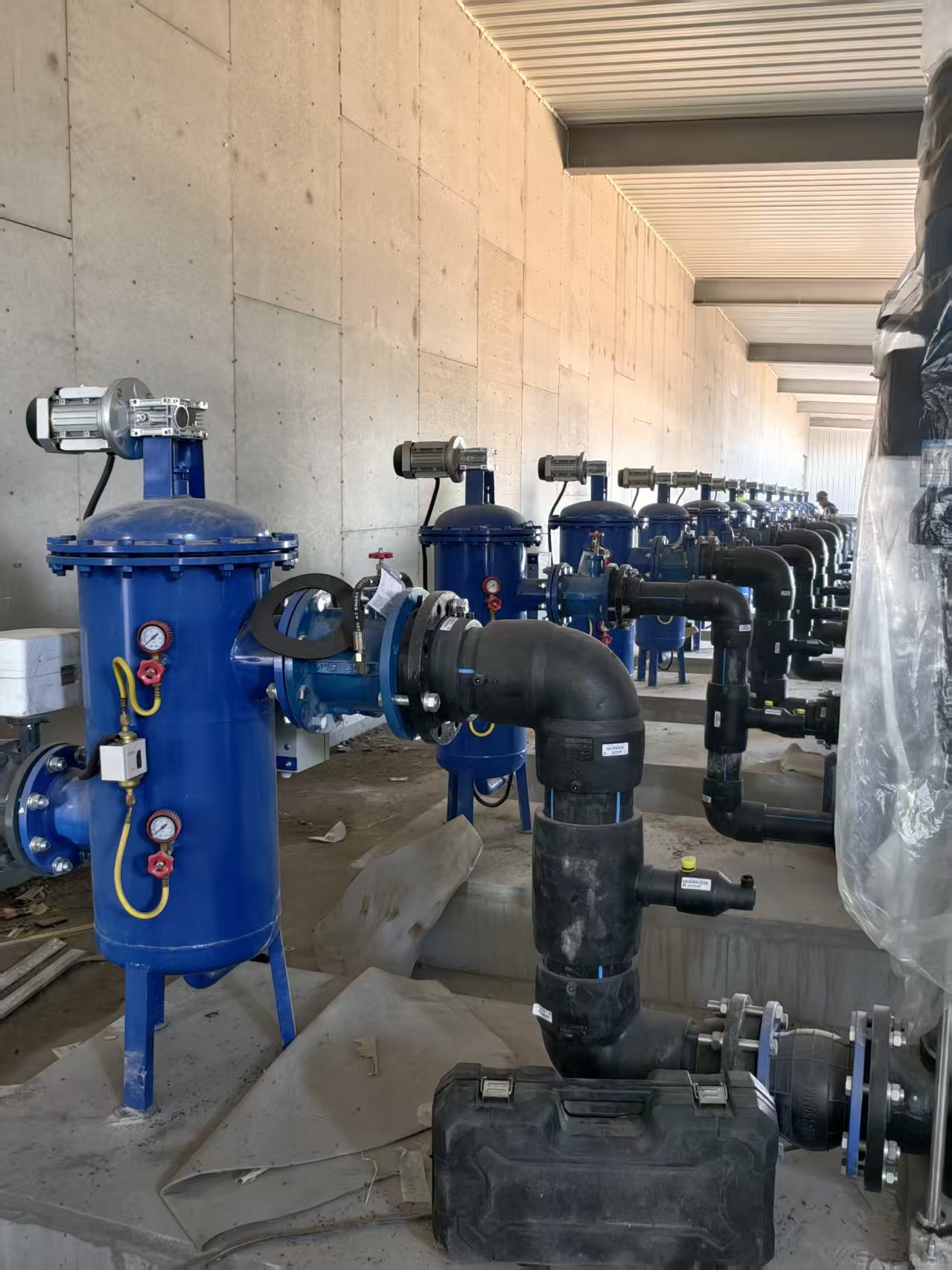

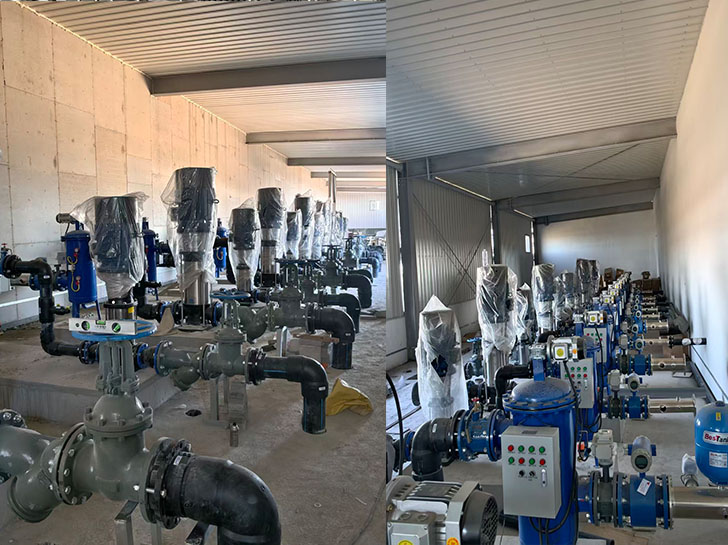

雨雾模拟泵房是整个汽车雨雾测试系统的动力核心，整套喷淋管网能不能稳定实现小雨、大雨、浓雾多档位模拟，关键在于泵房设备、管路、自控系统的标准化安装。和普通给排水泵房不一样，测试场雨雾系统对压力稳定性、流量控制、水质过滤、长期连续运行能力要求极高，安装细节直接决定后期整车感知测试数据是否准确。

汽车测试场雨雾模拟喷淋系统｜PE喷雾管道安装施工案例

一、项目工程概况

本工程为汽车专业测试场室内雨雾模拟试验室喷淋管道改造与新装项目，全场采用高压喷雾专用PE管道布设管网系统。

区别于普通给水管道，测试场雨雾管道要求极高：

1. 长期高压启停工作，管道不炸裂、不渗水、不变形

2. 全场喷雾密度均匀，无死角、无积水、无漏喷

3. 耐老化、耐腐蚀，适配试验室长期高湿环境

4. 管网排布规整，不影响测试车辆通行与设备传感器精度

PE管材柔韧性强、热熔接口一体成型、抗高压、抗震动，是目前汽车雨雾测试场喷淋系统的最优管材。

二、施工前期规划与布管设计

测试场雨雾模拟效果，七分靠设计，三分靠安装。

施工前期技术人员根据测试场地尺寸、喷雾分区、雾效等级要求，进行精准管网布局深化：

- 划分多路独立喷淋支管，实现小雨、大雨、浓雾分级切换

- 沿钢结构厂房顶部钢梁规整架空布管，不占用地面测试空间

- 提前规避灯具、桥架、钢梁立柱，保证全场喷头点位均匀分布

- 统一支架标高、统一管线走向，整体横平竖直、整齐统一

三、PE喷雾管道标准化施工工艺

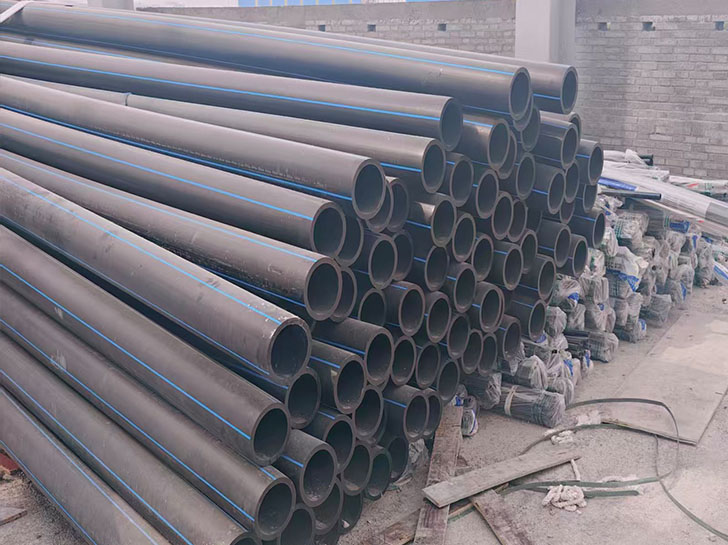

1、管材进场验收与预处理

所有喷淋专用PE管、高压管件、三通、阀门全部现场核验，杜绝残次、裂纹、磕碰管材。管材统一摆放防护，避免日晒老化，保证管道高压性能达标。

2、地面精准预制热熔焊接

雨雾高压管道严禁敷衍对口，全部采用标准热熔对接工艺：

- 管道端口铣平找平，清理杂质油污

- 恒温标准热熔加热，控制加热时长与温度

- 对接无旋转、直线顶推，保压自然冷却

- 保证接口一体成型，高压通水不渗漏、不开裂

地面预制完成后统一检查焊口平整度、卷边质量，合格后再进行高空吊装安装。

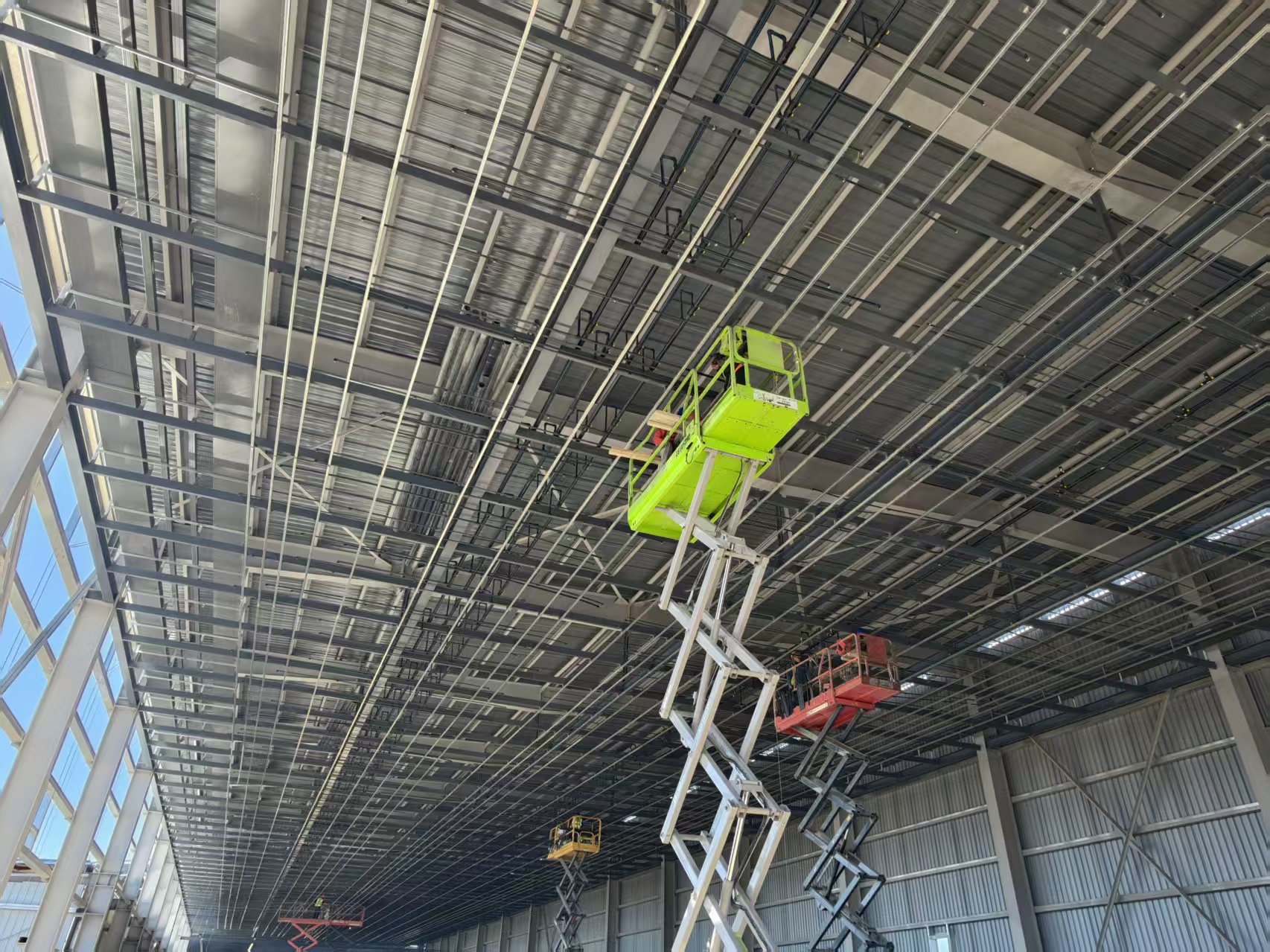

3、高空管网吊装固定

依托测试场钢结构屋顶梁体，采用高空规范作业方式，分段吊装主管、支管。

全程统一管卡支架间距，管线拉直调平，杜绝下垂、晃动。高压喷淋管道固定牢靠，避免高频喷水震动导致接口松动漏水。

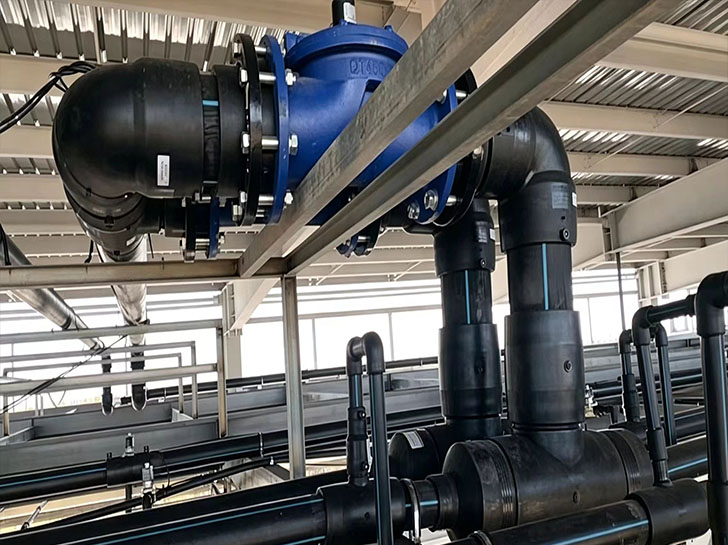

4、阀门分区安装调试

根据雨雾测试功能需求，分区安装控制阀门，实现单区、多区、全场独立启停喷雾，可自由切换不同雨雾浓度，满足车企各类环境测试标准。

四、高压试压验收（核心关键）

普通水管试压标准低，汽车测试场雨雾管道必须高压试压：

全程分段稳压测试，长时间保压观测，逐一对接口、阀门、三通位置检漏。

确认管网无渗水、无泄压、无松动，喷雾出水均匀、雾化细腻、覆盖全面，完全达到智能汽车雨雾环境测试验收标准。

五，工程优势与项目总结

整套PE雨雾喷雾管网完工后，具备三大核心优势：

1. 稳定性强：适配长期高压喷雾启停，接口终身不易渗漏

2. 雾效标准：全场覆盖均匀，满足车企自动驾驶环境标定需求

3. 耐久耐用：耐潮湿、耐腐蚀、抗老化，后期基本零维护

汽车测试场雨雾喷淋管道属于特种功能性管道工程，对施工精度、焊接工艺、试压标准要求远高于普通管道。我司专注各类厂区特种喷淋管网、测试场配套管道、工业高压管道安装，拥有成熟施工经验，可一站式完成深化设计、预制安装、高压试压、调试交付全流程服务。
