管道安装技巧 90平行弯计算方法

管道安装我们经常会遇到90平行弯，计算方法非常简单，掌握这个公式。

下料不容易错，效率高。下面是计算方法

大白话说明，这个算的是弯头中心线到弯头中心线的尺寸；

只要是这种同径平行90来回弯，每往后一根，高度就多一个中心距。

d：管道中心间距（本图：间距150mm)

n：竖管序号，从左往右数：1、2、3··

核心公式（极简）

Hn=dxn

H=第n根竖管的中心线长度

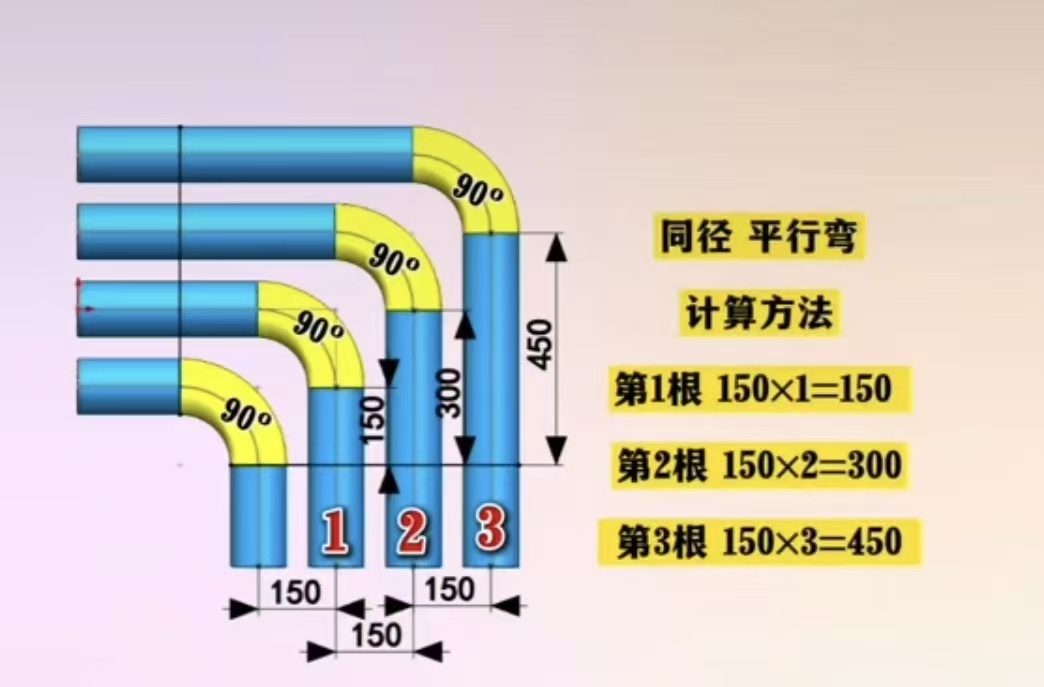

套图验算

·第1根：H=150×1=150

·第2根：H,=150×2=300

·第3根：Hs= 150×3=450

异径平行弯计算方法也分享给大家，

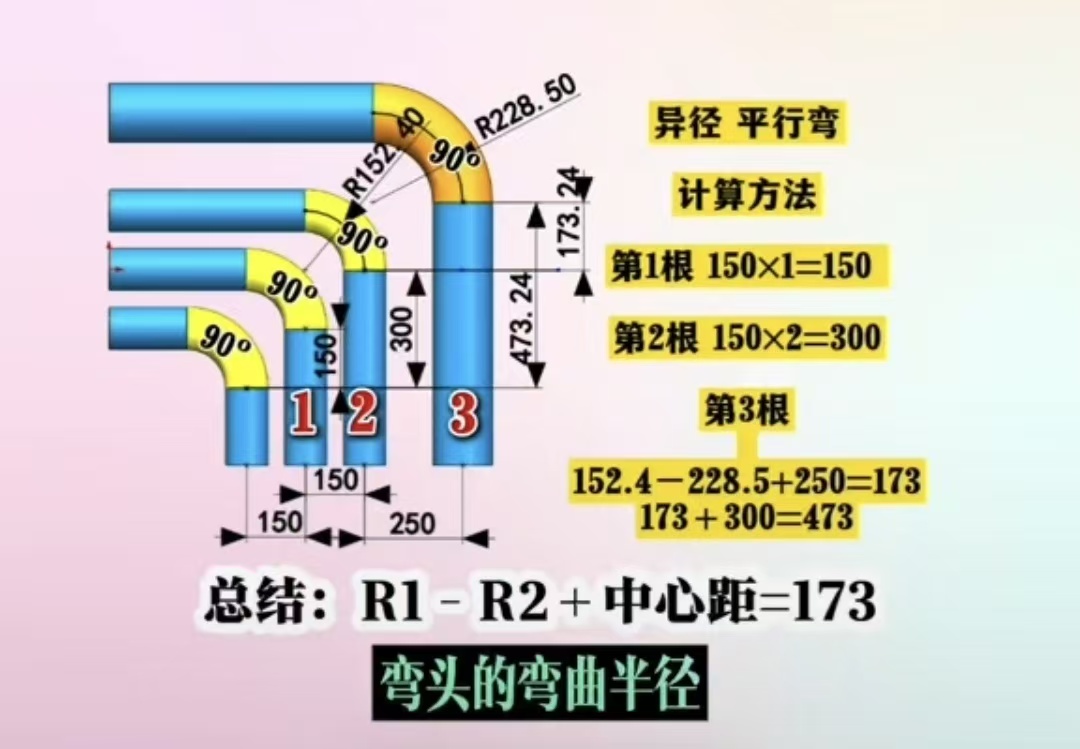

异径 平行弯，计算方法

第1根 150×1=150

第2根 150×2=300

第3根152.4-228.5+250=173

总结：R1-R2+中心距=173
