热力管道 蒸汽管道安装

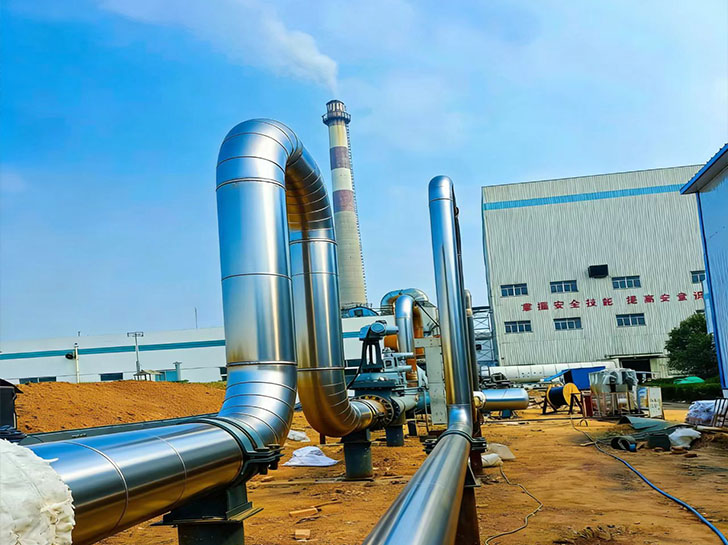

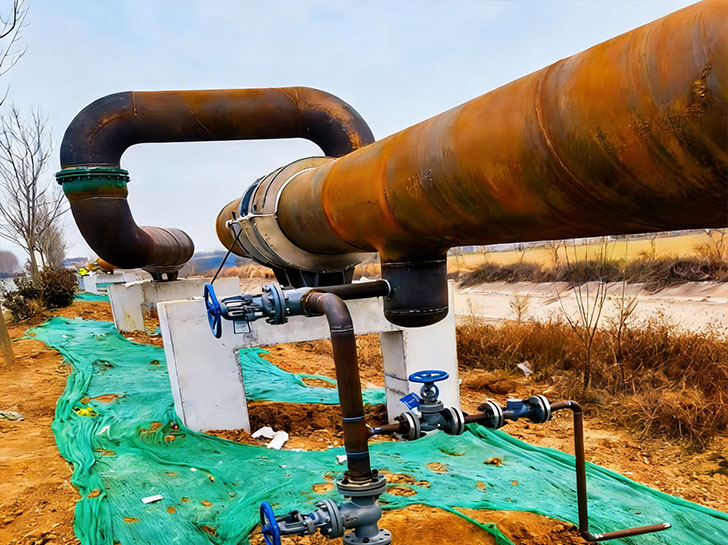

2026年2月份。河北民烁承接的蒸汽管道安装3分段，2月工期，安安全全顺利完工，

蒸汽管道属高温、高压、压力管道，焊接要求远严于普通给排水/污水管道，核心依据：GB 50235、GB 50236、DL/T 869。

蒸汽管道施工规范

一、人员与资质（硬性）

- 焊工必须持证：合格项目与材质、位置、方法匹配（氩弧焊/电弧焊、管对接、横/立/仰焊），证书在有效期。

- 必须有焊接工艺评定（PQR），并编制WPS工艺规程。

二、材料与焊材要求

- 母材：20G、12CrMo、12Cr1MoV、304/316等，必须有材质单。

- 焊材匹配：

- 20G碳钢：氩弧丝 H08Mn2SiA；焊条 J422/J427

- 12CrMo/12Cr1MoV：氩弧丝 H13CrMoA；焊条 R30/R31

- 不锈钢：H0Cr21Ni10、A102/A132

- 焊条烘干：

- 酸性：150℃ 1h

- 碱性：350～400℃ 1h，保温筒领用，当天未用完回收，重烘≤2次

三、坡口与组对（关键）

- 常用 V型坡口（壁厚6～20mm）：

- 角度：30°～35°

- 钝边：1～2mm

- 间隙：2～3mm

- 厚壁（≥20mm）可用 U型坡口。

- 清理：坡口内外 ≥10mm 除锈、油、漆，露出金属光泽。

- 组对：

- 内壁齐平，错边量 ≤ 10%壁厚且≤2mm

- 不得强力组对（防裂纹）

- 定位焊：同工艺、同焊材，3～4点，长度20～30mm，有缺陷必须磨掉重焊

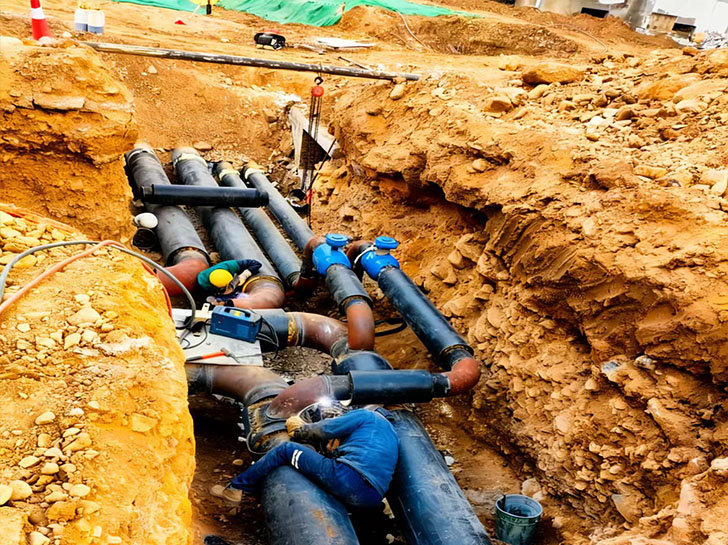

四、焊接方法与工艺

- 中低压蒸汽（最常用）：氩弧焊打底 + 手工电弧焊填充盖面（GTAW+SMAW）

- 打底：氩气 8～12L/min，确保根部透度、内成型好

- 填充盖面：多层多道焊，每层清渣

- 高压/合金：全氩弧焊或 氩弧焊打底+热丝氩弧焊

- 层间温度：

- 碳钢：≤ 250℃

- 低合金钢：≤ 300℃

- 环境防护：

- 风速＞2m/s（氩弧）、＞8m/s（手工焊） 必须防风

- 雨雪、湿度＞90% 禁止施焊

- 环境＜0℃ 需预热至≥15℃

五、预热与焊后热处理（合金必做）

- 预热（壁厚/材质决定）：

- 12CrMo/12Cr1MoV：150～250℃

- 目的：防冷裂纹、降氢致裂纹

- 焊后热处理（PWHT）：

- 低合金耐热钢 必须做

- 温度：620±20℃

- 保温：每25mm壁厚≈1h，且≥1h

- 升降温：≤200℃/h、≤150℃/h

- 热处理后做硬度检测（≤200HBW）

六、焊缝外观标准（100%检查）

- 无：裂纹、气孔、夹渣、未熔合、焊瘤、凹坑

- 余高：1～3mm，平缓过渡

- 咬边：深度≤0.5mm，连续≤100mm，总长≤10%周长

- 宽度：每侧比坡口宽1～2mm

七、无损检测（NDE）强制要求

- 低压蒸汽：

- 射线（RT）/超声（UT）抽检≥5%，Ⅱ级合格

- 中压（P≥1.6MPa）：

- ≥20% RT/UT，Ⅱ级合格

- 高压/耐热钢/剧毒介质：

- 100% RT+UT，Ⅰ/Ⅱ级合格

- 穿越、弯头、三通、固定焊口：100%检测

八、压力试验（最终验收）

- 水压试验：

- 试验压力 = 1.5倍设计压力

- 保压10～30min，压降、无渗漏为合格

- 不能水压时可用气压试验（需专项方案）。

九、常见质量通病（重点防）

- 根部未焊透、内凹、氧化（氩弧保护不良）

- 热裂纹、冷裂纹（预热/热处理不足）

- 咬边、夹渣、气孔（风、湿、清渣不良）

- 错边超标（组对马虎）

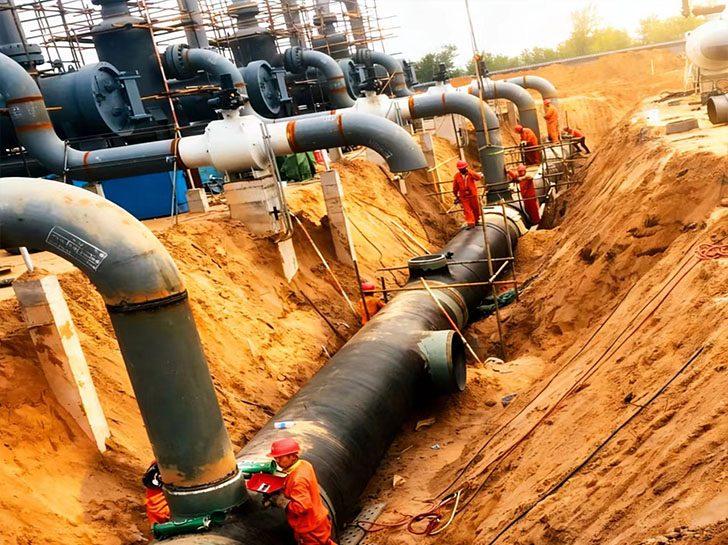

河北民烁管道安装公司，专业蒸汽管道，热力管道安装，各种管道安装。有专业的施工团队，机械设备齐全，
