蒸汽管道安装

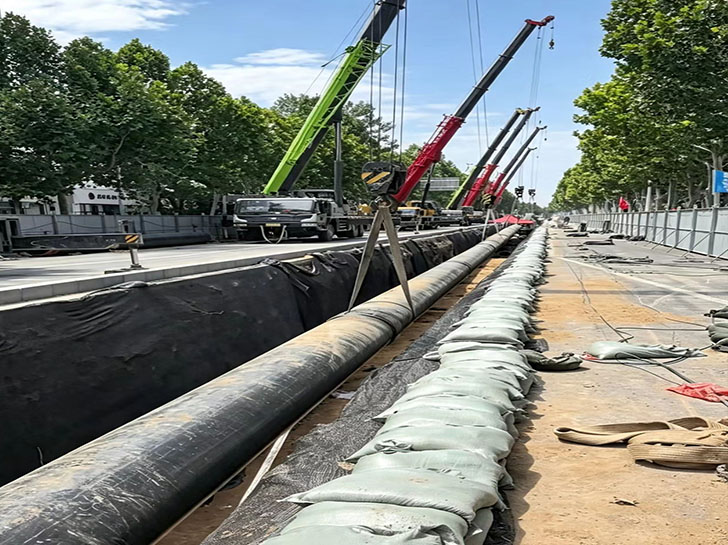

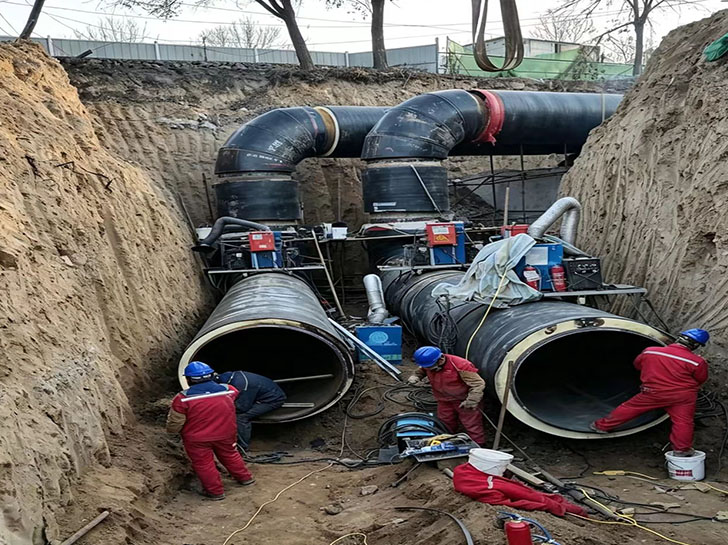

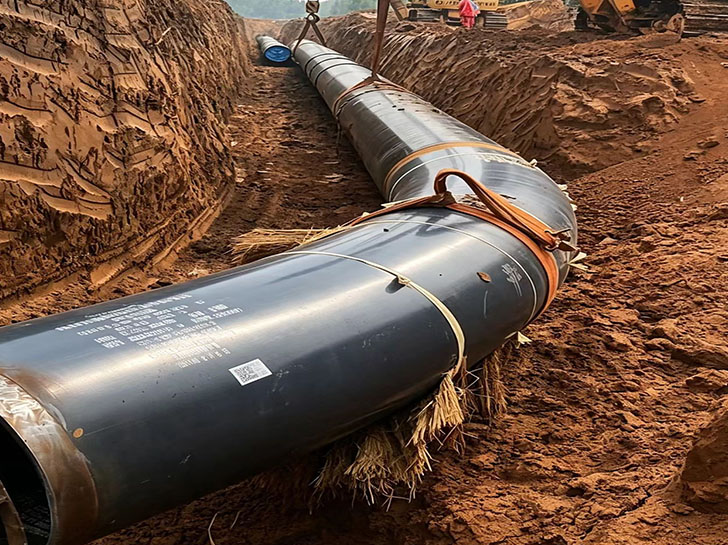

管道直径1120，蒸汽管道顺利完工。这个是项目位于石家庄，蒸汽管道路线长8000米，开挖回填，管道运输，吊装焊接，焊接口，全部都是拍片口。gc1，因为蒸汽管道压力大。焊接质量要求极高。没有做过的公司，很难完成任务。我们公司经过4个月努力，顺利完工，非常感谢兄弟的支持跟帮助，齐心协力完成任务。

不分工程大小，每一道管线、每一道焊口，都是对我们施工品质的真实见证。不锈钢管道安装工程，都作为公司正式业绩建档留存。河北民烁管道安装公司，目前要200多人，专业承接各种管道安装，承接项目，包括市政热力，蒸汽管道安装，精细化工，工艺管道，地埋管道，等等，我们公司设备工具齐全，资质齐全。技术人员充足，管道图纸，拆图，采购，一体化，值得信赖。河北民烁管道安装工程有限公司。

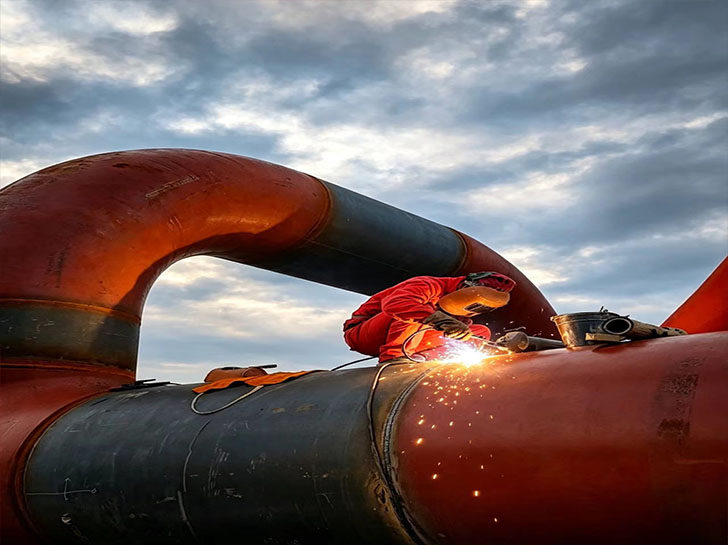

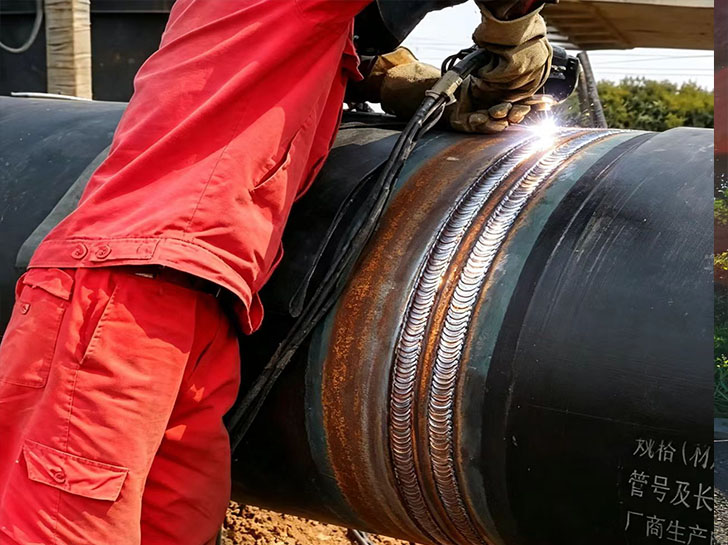

一道焊口守住品质，一支团队扛起责任。所有不锈钢管道焊缝精工细焊，焊道平整严密，层层做好试压检验，不漏一道接口。班组全员紧密配合，高空作业分工协作，攻坚克难、步调一致。工程不分大小，质量始终如一，用过硬的焊接工艺与团结奋进的施工队伍，打造每一条高标准管道工程。

以焊口保质量，以团队促效率，坚守施工标准，圆满完成本次管道安装项目，期待长期携手合作。

DN1120（外径1120mm）、12MPa（120公斤）高温蒸汽管道全套规范要求

一、管道定级（核心重点）

12MPa蒸汽，直接划分为GC1级工业压力管道

依据GB 50316、TSG D0001压力管道规范：

- GC1：设计压力P≥10MPa的蒸汽介质管道，你12MPa远超阈值

- 施工单位必须具备 GC1级压力管道安装特种设备许可证，全程监检、竣工注册登记，缺一不可。

二、管材选用硬性标准

1. 钢管材质

公称外径1120mm大口径无缝/卷焊钢管：

优先 15CrMoG、P91（10Cr9Mo1VNbN） 耐热合金钢管；

温度≤450℃可用12Cr1MoVG；绝对不能用20#碳钢，12MPa高压高温下强度、蠕变性能不达标。

2. 管壁厚度

DN1120外径1120，12MPa高压，必须按GB 50316做壁厚计算，常规理论壁厚不低于22mm，还要加腐蚀余量、圆度系数。

3. 保温与外护

- 内层：硅酸铝耐火纤维+耐高温岩棉复合保温（聚氨酯最高耐温只有150℃，高压蒸汽温度远超，禁用直埋聚氨酯保温管）

- 外防护：铁皮/铝合金薄板保护层，不能做普通HDPE直埋预制管，高压高温蒸汽直埋极易过热熔化外护层，只做管沟敷设、架空敷设。

三、施工、焊接、探伤强制规范

1. 焊接工艺

- 坡口：双V型坡口，厚壁管必须内外坡口

- 焊接方式：氩弧焊打底，埋弧焊/手工电弧焊多层多道盖面，焊前预热、焊后热处理（合金钢管硬性要求，消除焊接应力，防止高压下开裂）

2. 无损检测（100%强制）

所有对接焊缝、弯头、三通、异径管焊缝：

100% RT射线探伤 + 100% UT超声波复检，合格等级 Ⅱ级及以上；

角焊缝增加MT磁粉/PT渗透检测。

3. 压力试验

1. 水压强度试验

试验压力 = 1.5倍设计压力 = 18MPa，缓慢升压，稳压30分钟，无渗漏、无可见变形、压力不降为合格。

2. 气密性试验

水压合格后做气压气密，试验压力12MPa，保压检漏。

四、结构系统关键设计（高压蒸汽保命要点）

1. 热补偿

大口径高压管道热膨胀量极大，禁止自然补偿为主，必须设置压力平衡式波纹补偿器/套筒补偿器，配套钢筋混凝土重型固定支墩，固定支座要做土建受力验算。

2. 管道坡度与疏水

全程坡度≥3‰，每段低点设置高压蒸汽疏水阀组（带截止阀、旁通、过滤器），12MPa高压水锤破坏力极强，疏水不到位直接击穿焊缝。

3. 支架系统

全部采用重型刚性滑动支架、导向支架，支架底部做混凝土基础，架空管沟要做沉降观测，防止管道自重+热应力拉裂焊口。

4. 放空、安全阀

管道最高点设置放空阀，系统末端、设备接口加装全启式高压安全阀，整定压力略高于12MPa，超压自动泄压。

五、敷设与安全规范

1. 敷设方式

严禁直埋覆土敷设，只能采用：钢筋混凝土管沟敷设 / 高架管廊架空敷设，方便后期巡检、维修、更换补偿器。

2. 管沟防护

管沟做防水、排水集水井，避免积水浸泡管道支架；管道与沟壁预留足够检修空间。

3. 标识与运维

全程高压警示标识、介质流向箭头、压力参数标牌；完工后建立压力管道电子档案，定期年度检验（市场监管局特种设备定检）。
