污水处理不锈钢管道安装

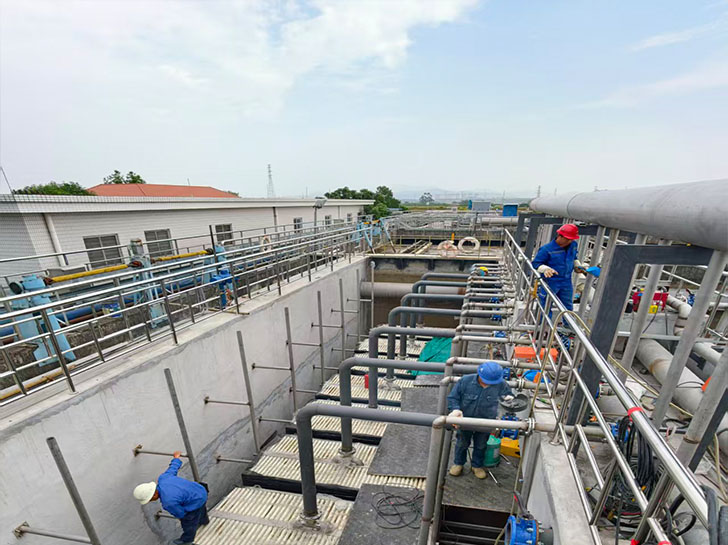

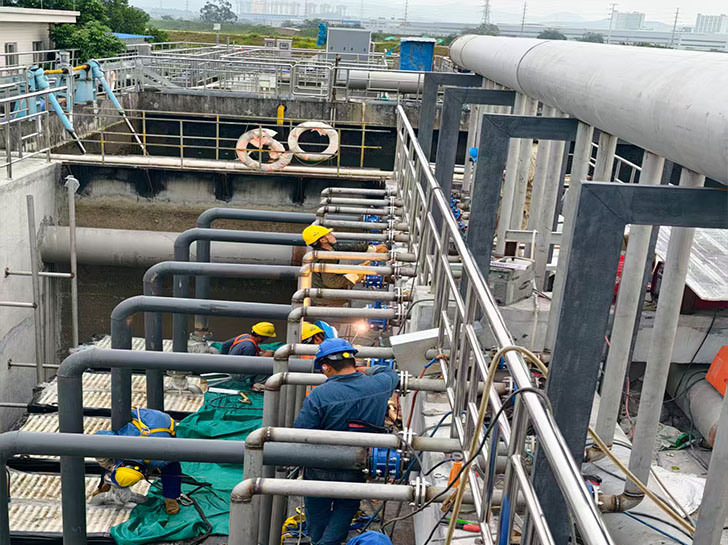

2025年，河北民烁承接两个污水处理，设备跟管道安装，经验分享给大家！

污水处理厂设备与管道安装技术全解析

污水处理厂作为城市水环境治理的核心基础设施，其设备与管道安装质量直接决定污水处理系统的运行稳定性、处理效率及使用寿命。设备安装涵盖格栅、水泵、曝气、污泥处理等核心工艺装置，管道则承担污水、污泥、药剂、空气等介质的输送任务，两者施工需严格遵循《城镇污水处理厂工程施工规范》（GB51221-2017）、《给水排水管道工程施工及验收规范》（GB50268-2019）等国家标准，兼顾工艺适配性、安装精度与运维便利性。本文结合现场施工实操经验，全面梳理设备与管道安装的核心技术要点、施工流程及质量管控措施，为同类工程提供技术参考。

一、安装前期准备：筑牢施工基础

前期准备是安装工程顺利推进的前提，需从技术、物资、现场三方面统筹把控，杜绝后期返工风险。

（一）技术交底与图纸复核

施工前组织技术人员、施工班组、监理及设计单位开展专项技术交底，明确设计意图、工艺参数、安装标高及技术标准。重点复核设备与管道的平面布置、轴线位置、标高尺寸、坡度要求，核对设备型号、规格、数量与设计文件一致性，尤其关注设备基础、管道预埋件、预留孔洞的位置偏差，确保误差控制在规范允许范围内。同时，梳理施工重难点，针对有限空间作业、大型设备吊装、特殊材质管道连接等环节制定专项施工方案。

（二）设备与材料进场验收

设备进场需查验出厂合格证、性能检测报告、安装说明书，检查外观无破损、变形、锈蚀，零部件齐全无缺失，核心部件（如水泵叶轮、曝气盘、电机）无质量缺陷。管道及管件按材质、规格分类验收，金属管道需核查壁厚、防腐层质量，塑料管道（UPVC、HDPE）查验韧性、密封性能，阀门、法兰等配件核对型号、压力等级，所有材料必须具备质量证明书，不合格产品严禁进场。

（三）现场基础处理与条件核查

设备基础需提前验收，检查混凝土强度、平整度、标高及预埋件位置，基础表面无蜂窝、麻面、浮浆，标高误差控制在±3mm以内，预埋件中心距偏差不超过±2mm。基础表面油污、杂物彻底清理，不平整处采用高强度水泥砂浆找平。管道施工区域完成场地平整、沟槽开挖，槽底夯实并铺设100-150mm厚中粗砂垫层，压实度不小于95%，同时做好排水措施，避免沟槽积水影响施工质量

二、核心设备安装技术要点

污水处理厂设备种类繁多，按工艺功能可分为预处理设备、提升设备、曝气设备、污泥处理设备及辅助设备，各类设备安装需遵循“先基础后设备、先主机后辅机、先调试后固定”的原则，精准把控安装精度。

（一）预处理设备：格栅除污机

格栅除污机是污水处理第一道防线，安装核心是保证机架水平度与垂直度。首先按图纸放线定位，将机架吊装就位，调整机架垂直度偏差≤1/1000，水平度偏差≤2/1000，采用地脚螺栓临时固定后进行二次灌浆。待混凝土强度达标后，紧固螺栓，安装链条、齿耙，调整张紧度，确保齿耙运行平稳，无卡滞、异响，栅条间隙均匀，与机架连接紧密。驱动装置安装牢固，电机转向正确，过载保护装置灵敏可靠。

（二）提升设备：潜水泵、离心泵

1. 潜水泵安装：采用专用吊装设备沿导杆缓慢下放，与耦合装置精准对接，依靠自重实现密封，避免强行吊装损坏密封件。电缆线预留足够长度，固定牢固无扭曲、破损，出水管与泵出口柔性连接，避免管道应力传递至泵体。安装完成后检查泵体垂直度，确保吸水口完全浸没，无漏气隐患。

2. 离心泵安装：卧式离心泵重点把控找平找正与轴系对中，底座与基础贴合紧密，地脚螺栓均匀紧固，采用水平仪检测水平度，误差≤0.1mm/m。联轴器对中偏差控制在0.05mm以内，避免运行时振动过大。立式离心泵安装需保证泵轴垂直度，与电机连接后手动盘车无卡涩，密封部件安装严密。

（三）曝气设备：曝气盘、曝气管

曝气系统直接影响污水生化处理效果，安装需保证布气均匀。曝气盘采用支架固定，安装标高一致，水平度偏差≤2mm，盘体间距符合设计要求，与池底连接牢固，无松动。曝气管安装前清理管内杂物，管道对接密封严密，架空管道采用支架固定，支架间距均匀，避免管道下垂。安装完成后进行气密性试验，气压升至设计压力后保压30分钟，无渗漏、压降达标方可投入使用。

（四）污泥处理设备：刮泥机、脱水机

1. 刮泥机：中心传动刮泥机安装时，中心立柱垂直度偏差≤1/1000，回转支撑安装水平，刮泥板与池底间隙均匀，一般控制在5-10mm。驱动装置、过载传感器安装精准，电缆敷设避开刮板运行轨迹，防止刮蹭损坏。

2. 污泥脱水机：机架安装水平，滤带张力、辊筒平行度调整到位，进料口、出泥口与管道对接密封，电气控制系统接线规范，调试时检查滤带运行轨迹，无跑偏、卡顿现象。

（五）设备安装通用要求

所有设备安装完成后，手动盘车检查运转灵活性，无异常声响；电气接线规范，接地可靠，绝缘电阻符合规范；设备与管道连接采用柔性接头，避免刚性连接产生应力；大型设备吊装选用适配吨位吊车，制定专项吊装方案，确保吊装过程安全平稳。

三、管道安装核心施工技术

管道系统被誉为污水处理厂的“血脉”，按介质可分为污水管、污泥管、药剂管、空气管、再生水管，不同介质管道材质、连接方式、安装要求差异显著，施工需重点把控管道敷设、连接、防腐、试压等环节。

（一）管道材质选型与适配

根据介质特性、压力、温度合理选型：污水管、污泥管多采用HDPE管、不锈钢管或防腐钢管，耐腐蚀、抗堵塞；空气管采用镀锌钢管或UPVC管，耐压性强；药剂管采用UPVC管或衬塑钢管，避免药剂腐蚀。管道材质需与连接方式匹配，钢管采用焊接或法兰连接，HDPE管采用热熔对接，UPVC管采用粘接，柔性管道适配地基沉降需求。

（二）管道敷设与支吊架安装

1. 敷设要求：管道敷设遵循“先地下后地上、先大管后小管”原则，埋地管道沟槽开挖宽度、深度符合设计，槽底无尖锐硬物，管道放置在砂垫层上，回填土分层夯实，避免管道受压变形。架空管道布置整齐，坡度符合设计要求，污水、污泥管坡度一般为0.003-0.005，确保介质自流，无淤积。

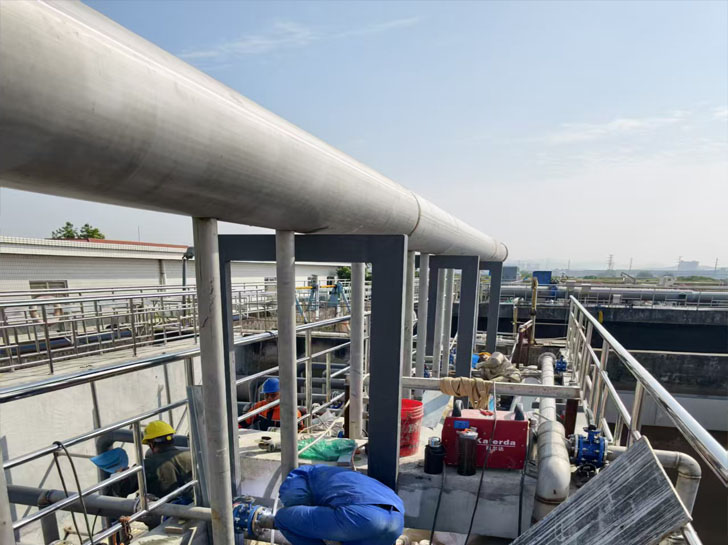

2. 支吊架安装：支吊架形式、材质按设计加工，焊接牢固无漏焊、裂纹，安装位置准确、平正，金属支吊架做好防腐处理。管道与支架接触处加装柔性垫片，避免磨损；活动支架预留管道伸缩位移量，防止热胀冷缩损坏管道。支吊架间距符合规范，钢管水平安装间距1.5-3m，塑料管道适当加密。

（三）管道连接技术

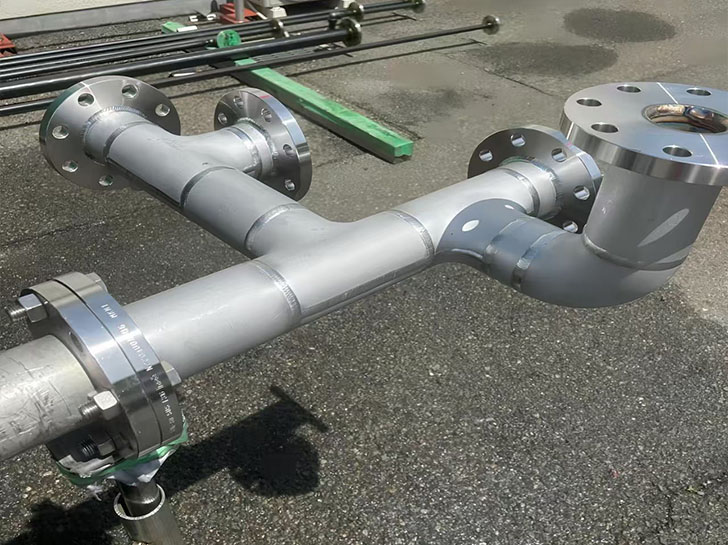

1. 焊接连接：适用于钢管、不锈钢管，焊接前清理管口油污、铁锈，坡口加工规范，焊接工艺符合标准，焊缝饱满无夹渣、气孔、裂纹。焊接完成后清除焊渣，进行无损检测，合格后做防腐处理。

2. 热熔连接：HDPE管热熔连接时，控制加热温度、时间，对接面均匀受热，冷却过程避免外力扰动，确保接口强度与管材一致。

3. 粘接连接：UPVC管粘接前，清理承插口，涂刷粘接剂均匀适量，先涂承口后涂插口，承插到位后静置固化，固化时间符合环境温度要求，固化期间禁止受力。

4. 法兰连接：法兰密封面无划痕、油污，密封垫片选型正确，安装时法兰平行，螺栓均匀紧固，受力一致，无偏斜、渗漏。

（四）管道穿越与密封

管道穿越池体、墙体、楼板时，按设计设置套管，套管与管道间隙采用柔性密封材料填充，防水套管做好止水环，防止渗漏。管道与设备连接部位，严禁强力对接，采用柔性短管过渡，避免设备运行振动损坏管道接口。

（五）管道防腐与保温

金属管道安装前完成除锈，除锈等级达到Sa2.5级，1小时内涂刷底漆，底漆干燥后涂刷面漆，涂层均匀、无漏涂，防腐层厚度符合设计。埋地钢管采用环氧煤沥青防腐，加强级防腐层适应潮湿土壤环境。需保温的管道（如污泥管、热水管），采用复合硅酸盐保温材料，多层敷设时接缝错开，外层加装保护层，缝口朝下，防止雨水渗入。

四、试压与验收：保障安装质量

（一）管道试压

1. 水压试验：污水、给水、药剂管道安装完成后进行水压试验，试验压力为设计压力的1.5倍，保压30分钟，压降不超过0.05MPa，无渗漏为合格。

2. 闭水试验：埋地污水、污泥管道做闭水试验，灌满水后保压24小时，渗水量符合规范允许值。

3. 气密性试验：空气管道、沼气管道进行气密性试验，气压升至试验压力后保压，压降达标、无泄漏方可验收。

（二）设备调试与验收

设备安装完成后进行单机试运行，空载运行2小时，负载运行4小时，检查运行参数、振动、噪音、温度符合标准，无异常故障。联动调试时，设备与管道系统协同运行，验证工艺衔接顺畅，介质输送稳定。验收时核查施工记录、检测报告、合格证，现场检查安装精度、密封性能、防腐质量，符合设计与规范要求后办理竣工验收。

五、安全施工与质量管控措施

（一）安全施工要点

1. 有限空间作业（池体、沟槽内施工）严格执行“先通风、再检测、后作业”，配备四合一气体检测仪，全程专人监护。

2. 大型设备吊装、高空作业、动火作业办理专项审批，做好防护措施，吊装区域设置警示，高空作业系好安全带。

3. 临时用电规范，设备接地接零可靠，避免漏电触电；管道沟槽做好边坡支护，防止坍塌。

（二）质量管控措施

建立“班组自检、项目部复检、监理抽检”的三级质量管控体系，每道工序验收合格后方可进入下一道。重点把控基础验收、设备定位、管道连接、试压验收等关键节点，做好施工记录，留存影像资料。针对易出现的渗漏、沉降、设备振动等问题，提前制定预防措施，及时整改质量缺陷。

六、结语

污水处理厂设备与管道安装是一项系统性、专业性极强的工程，需兼顾技术规范、工艺需求与现场实际，从前期准备到竣工验收，全程精细化管控。核心在于精准把控设备安装精度、管道连接质量与密封性能，同时落实安全施工措施，确保安装工程达标交付。高质量的安装施工，不仅能保障污水处理厂长期稳定运行，降低运维成本，更能提升污水处理效率，为水环境治理筑牢工程根基。

在实际施工中，需结合项目规模、水质特性、设备型号灵活调整施工工艺，不断优化安装流程，加强技术创新与质量管控，推动污水处理厂安装工程向标准化、精细化、高效化方向发展
